Четыре уровня размеров
Высота рабочего места складывается не только из корпуса. В неё входят опоры и столешница, а цокольная панель описывает отдельную деталь перед опорами. Глубина столешницы тоже не равна глубине боковины: могут быть свес, фасад и пространство сзади.
Сначала выберите состав модуля: хранение, мойка, ящики или конкретная техника. Вырезы и монтажные пространства для оборудования задают по его инструкции. Размер коробки на упаковке прибора не заменяет схему встраивания.
Учебная вертикальная цепь
Для арифметического примера зададим общую высоту 900 мм, корпус 720 мм и столешницу 38 мм. На опоры в этой цепи остаётся 900 − 720 − 38 = 142 мм. Это расчётное пространство, а не готовая высота цокольной панели и не рекомендация по эргономике.
| Часть цепи | Учебный размер |
|---|---|
| Опоры | 142 мм |
| Корпус | 720 мм |
| Столешница | 38 мм |
| Итого | 900 мм |
Если заменить столешницу на 26 мм и сохранить остальные два размера, итог будет 888 мм. Чтобы оставить исходные 900 мм, потребуется изменить другое слагаемое и проверить возможность регулировки выбранных опор.
- Общая высота
Сумма опор, корпуса и столешницы.
- Цоколь
Отдельная панель со своим креплением.
- Техника
Размеры и вентиляция по конкретной инструкции.
Цифры примера объясняют цепь, а не задают стандартную кухню.
Цоколь — отдельная позиция
Панель цоколя проверяют по креплениям опор, зазору до пола, доступу для снятия и геометрии фасадов. Отступ в глубину не выводится из высоты корпуса. На виде сбоку покажите панель, опору и фасад как разные элементы.
При наличии техники нельзя закрывать предусмотренные вентиляционные пути произвольной сплошной панелью. Размеры отверстий и свободное сечение берут из инструкции конкретного прибора. В этом учебном примере техника не задана, поэтому вентиляционные вырезы не назначены.
Состав списка деталей
| Группа | Что связывает её с проектом |
|---|---|
| Корпус | Узлы соединений, материал и готовые габариты |
| Фасады | Наложение, зазоры, фурнитура |
| Цоколь | Опоры, крепление, доступ и пол |
| Столешница | Свесы, стыки, вырезы и монтажная схема |
Кухонный комплект не стоит описывать одной строкой «модуль 600». При одинаковой ширине набор деталей и операций может отличаться. Укажете обозначения всех позиций — будет проще сверить количество и изменения версии.
Перед подтверждением

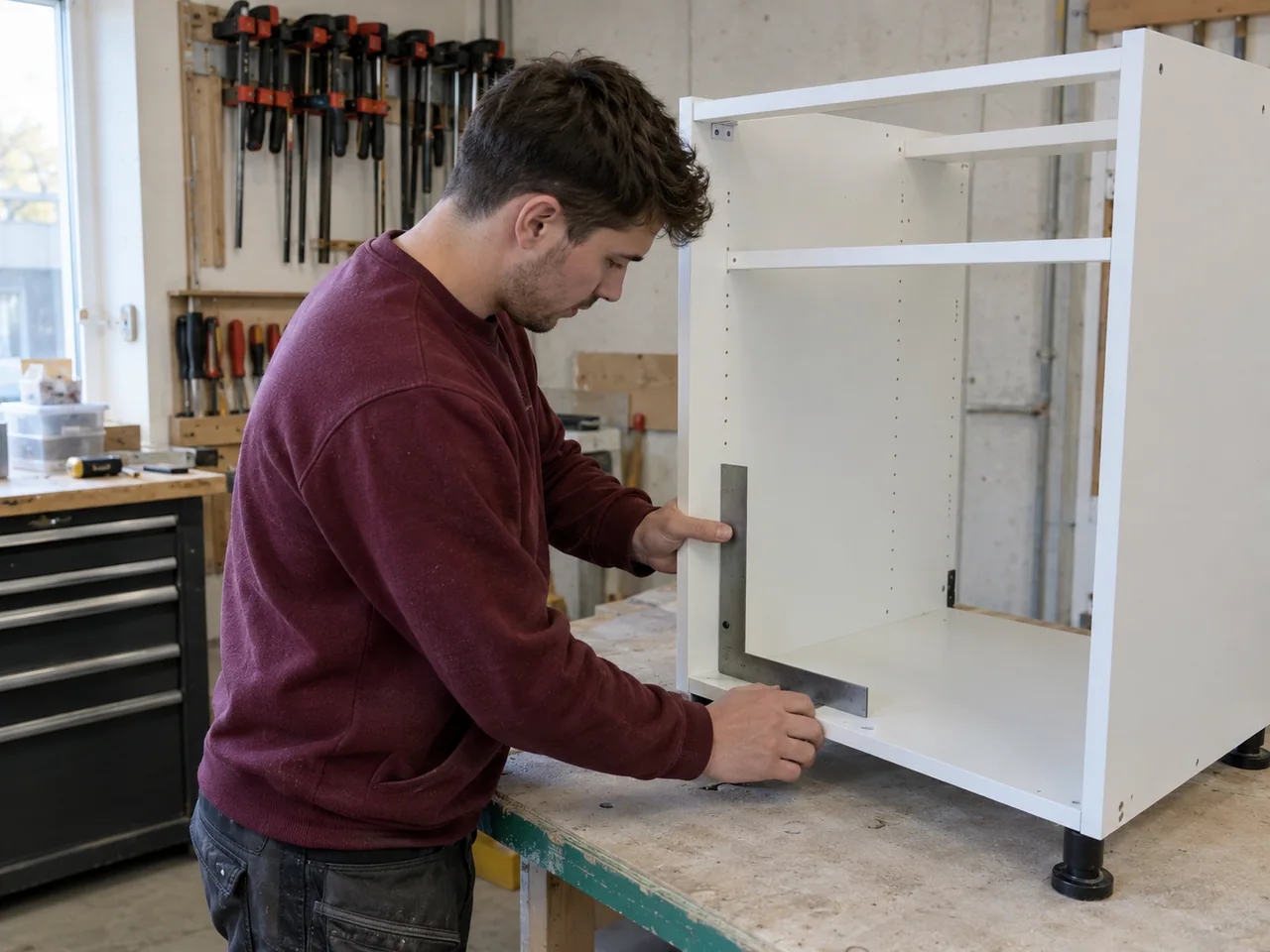

Проверьте проект по общему виду и по сечениям. Для техники приложите модель и инструкцию; для столешницы — положение вырезов и стыков. Размеры условного примера не предназначены для изготовления без проверки проекта. Базовую геометрию корпуса разбирает отдельный учебный пример.
