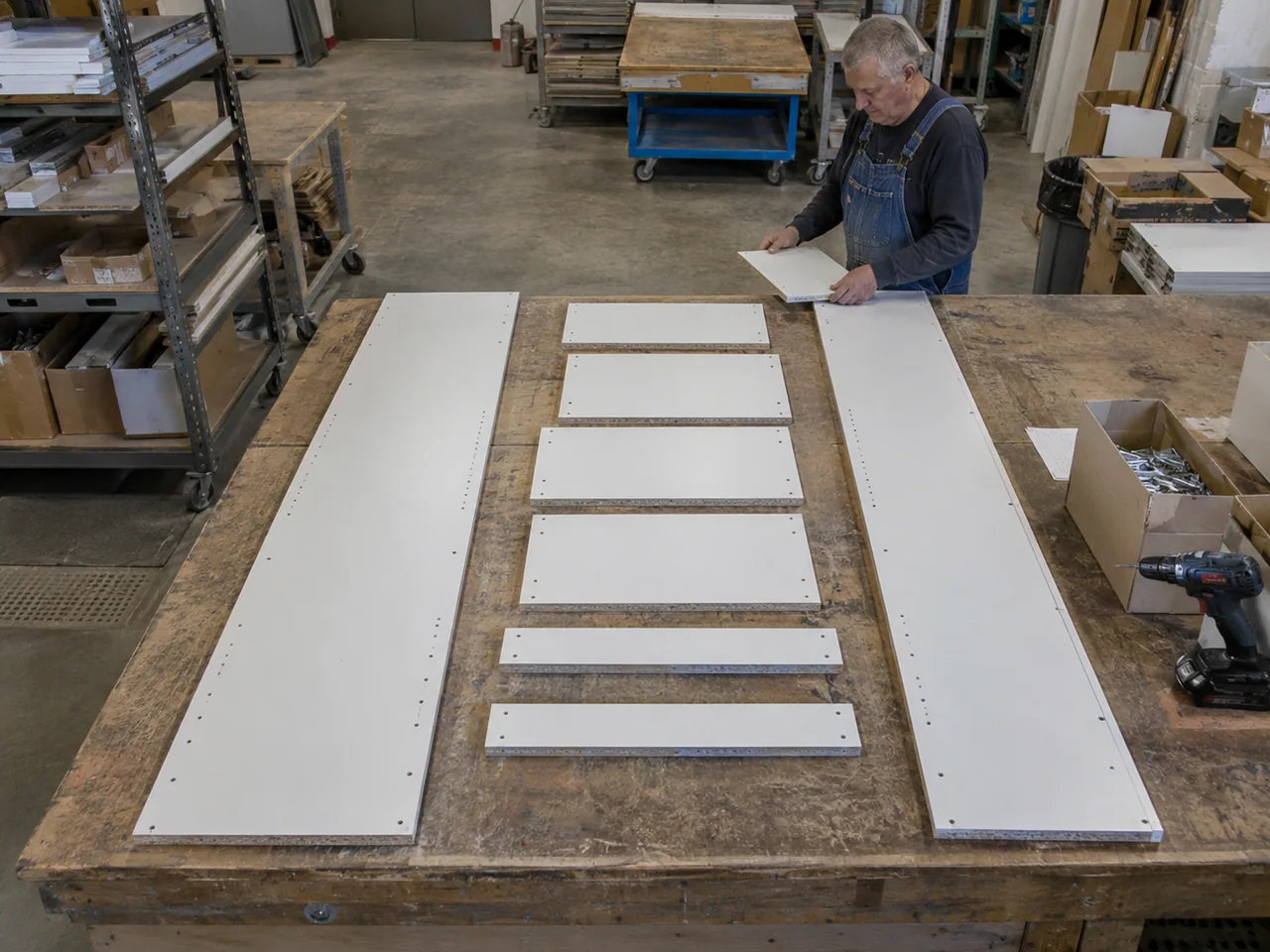

Что входит в этот пример
Рассмотрим условный открытый корпус без фасадов, задней стенки, цоколя и фурнитуры. Наружные размеры: ширина 600 мм, высота 720 мм, глубина 350 мм. Толщина всех деталей в модели — 18 мм. Две боковины идут на полную высоту, верх и низ стоят между ними.
Это упражнение по геометрии, а не готовый проект мебели. Несущую способность, устойчивость, крепление и безопасность конструкции нужно проверять отдельно. В таблице ниже указаны готовые размеры; перевод в заготовки под кромление выполняют после согласования обработки.
Как найти ширину горизонтальных деталей
Верх и низ находятся между боковинами, поэтому их ширина 600 − 18 − 18 = 564 мм. Высота боковин остаётся 720 мм. Если вместо этого положить верх поверх боковин, изменится другая размерная цепь: нельзя сохранить прежнюю таблицу, изменив только картинку соединения.
| Позиция | Количество | Готовый размер, мм |
|---|---|---|
| Б1, Б2 — боковины | 2 | 720 × 350 |
| В1, Н1 — верх и низ между боковинами | 2 | 564 × 350 |
Внутренняя высота между верхом и низом в этой модели: 720 − 18 − 18 = 684 мм. Это свободный проём, а не длина боковины.
- Наружный размер
Сначала зафиксируйте общий габарит.
- Узел
Укажите, какие детали стоят между соседними.
- Проверка
Сложите толщины и промежуток обратно.
Пример не включает крепления и не предназначен для изготовления без проектной проверки.
Обратная сборка чисел
Проверьте внешний габарит из деталей: 18 + 564 + 18 = 600 мм. По высоте: 18 + 684 + 18 = 720 мм. Если после изменения материала на 16 мм оставить верх 564 мм, наружная ширина станет 596 мм. Чтобы сохранить 600 мм, горизонтальные детали должны иметь 568 мм — при том же узле.
| Толщина в учебной модели | Ширина верха | Проверка |
|---|---|---|
| 18 мм | 564 мм | 18 + 564 + 18 = 600 |
| 16 мм | 568 мм | 16 + 568 + 16 = 600 |
Это не рекомендация заменить материал. Смена толщины влияет также на крепёж, пазы, присадку и внешний вид.
Как добавлять остальные детали
Полка, фасад и задняя стенка рассчитываются по своим узлам. Вставная полка может требовать собственного сборочного зазора; фасад зависит от наложения и промежутков; стенка — от накладного или пазового крепления. Поэтому нельзя размножить одну формулу на все позиции.
Для каждой новой детали сначала нарисуйте место в корпусе, затем назначьте номер и размерную цепь. Отдельно отметьте видимые стороны, направление декора и обработку торцов.
Проверка списка
Сверьте количество деталей со сборочным видом, подпишите смысл размеров и версию проекта. При изменении одной исходной величины повторите обратную проверку затронутых цепей. Общий формат таблицы приведён в памятке по списку деталей.
