Закрытое положение не показывает весь узел

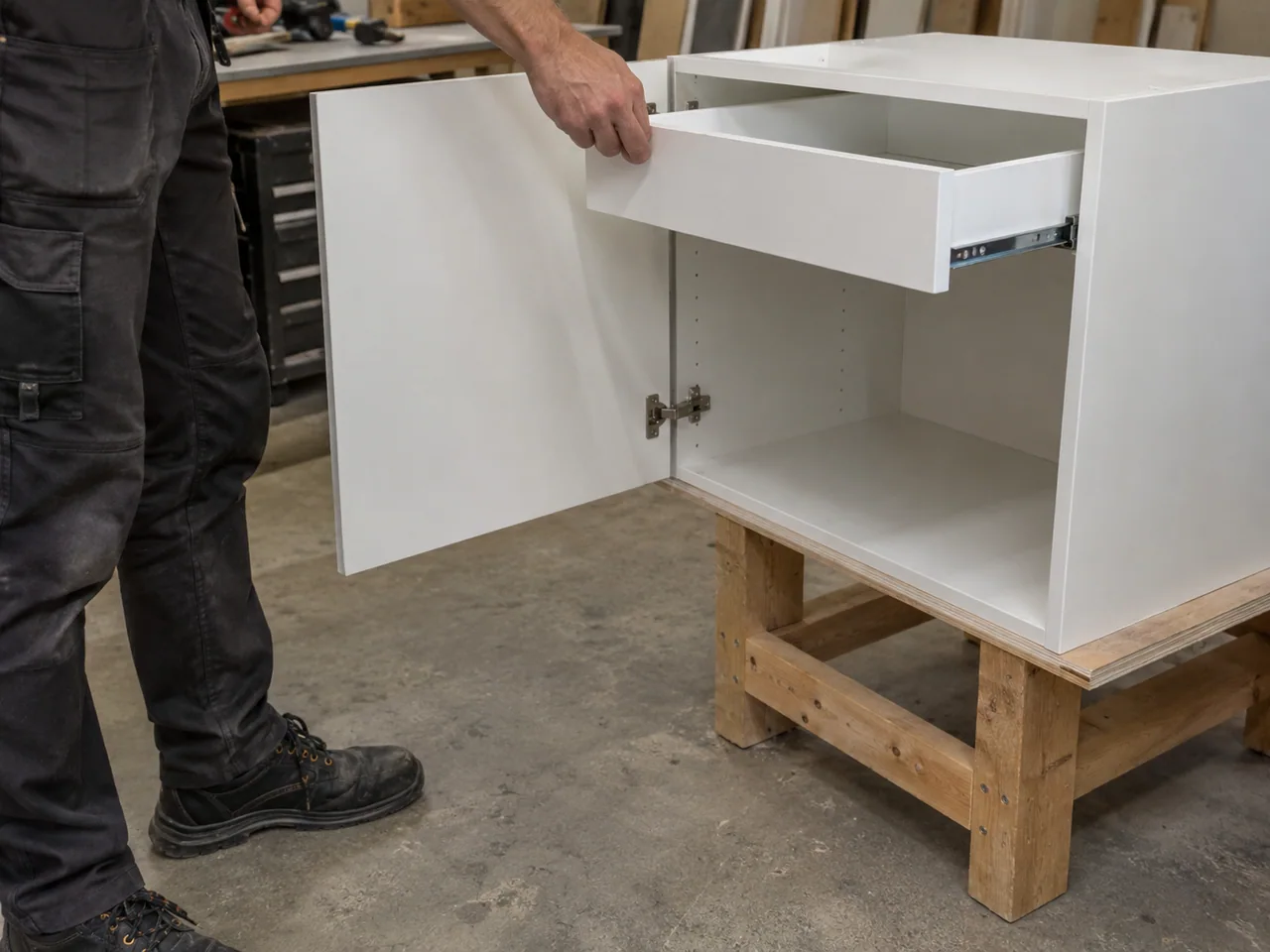

На фронтальном виде закрытого шкафа ящик может выглядеть свободно расположенным между боковинами. Для проверки нужно добавить вид сверху при открытой двери и путь движения ящика. Выступы фурнитуры занимают часть внутреннего пространства.
Положение двери зависит от конкретной петли, угла открывания, наложения и толщины фасада. Не рассчитывайте, что любая петля с большим углом автоматически освобождает проём. Изучите монтажный чертёж выбранной системы.
Сравните доступный коридор и габарит движения
| Что измеряется | Что включить |
|---|---|
| Свободный проём | Выступ открытой двери и петли на нужной высоте |
| Движущийся объём | Ящик, внутренний фасад, ручку и выступающие элементы |
| Путь | Всё выдвижение, а не только первый сантиметр |
| Ограничения | Стена, соседняя дверь, ограничитель открывания |
Свободный проём может отличаться по высоте. Поэтому одна проверка у верхней кромки не описывает петлю ниже или выступ внутренней ручки. Рассматривайте сечения там, где находятся препятствия.
- Открыть на схеме
Используйте достижимый угол двери.
- Показать объёмы
Включите петлю, дверь, ручки и ящик.
- Провести по пути
Проверяйте движение до нужного выдвижения.
Учебное пересечение не назначает тип петли или размер дистанционной детали.
Учебная проверка пересечения
Пусть на выбранной высоте корпус даёт 564 мм между боковинами. В открытом положении слева условное препятствие занимает 20 мм, справа препятствий нет. Свободный коридор — 544 мм. Движущийся объём ящика в этой модели шириной 550 мм не проходит: пересечение 6 мм.
| Состояние | Расчёт |
|---|---|
| Внутренний проём | 564 мм |
| После учёта выступа | 564 − 20 = 544 мм |
| Движущийся объём | 550 мм |
| Пересечение | 550 − 544 = 6 мм |
Из этого нельзя заключить, что достаточно уменьшить ящик ровно на 6 мм: остаются монтажные зазоры, направляющие и ограничения конструкции. Числа служат для выявления конфликта, а не для выбора решения без документации.
Что можно пересмотреть
В проекте рассматривают положение ящика, конструкцию его фасада, применимую фурнитуру или отдельную дистанционную деталь. У каждого решения есть последствия для ширины, крепления и полезного объёма. После изменения повторно проверяют и геометрию, и совместимость направляющих.
Если дверь не открывается на расчётный угол из-за стены или ручки, паспортный свободный проём может быть недостижим. Сначала учитывают реальную обстановку, затем используют размеры выбранной фурнитуры.
Что показать в задании
Нужны закрытый и открытый виды, модель петли и направляющей, положение ящика и препятствий. Разбор чертежа направляющей отвечает за присадку, а эта проверка — за возможность движения всего узла.
