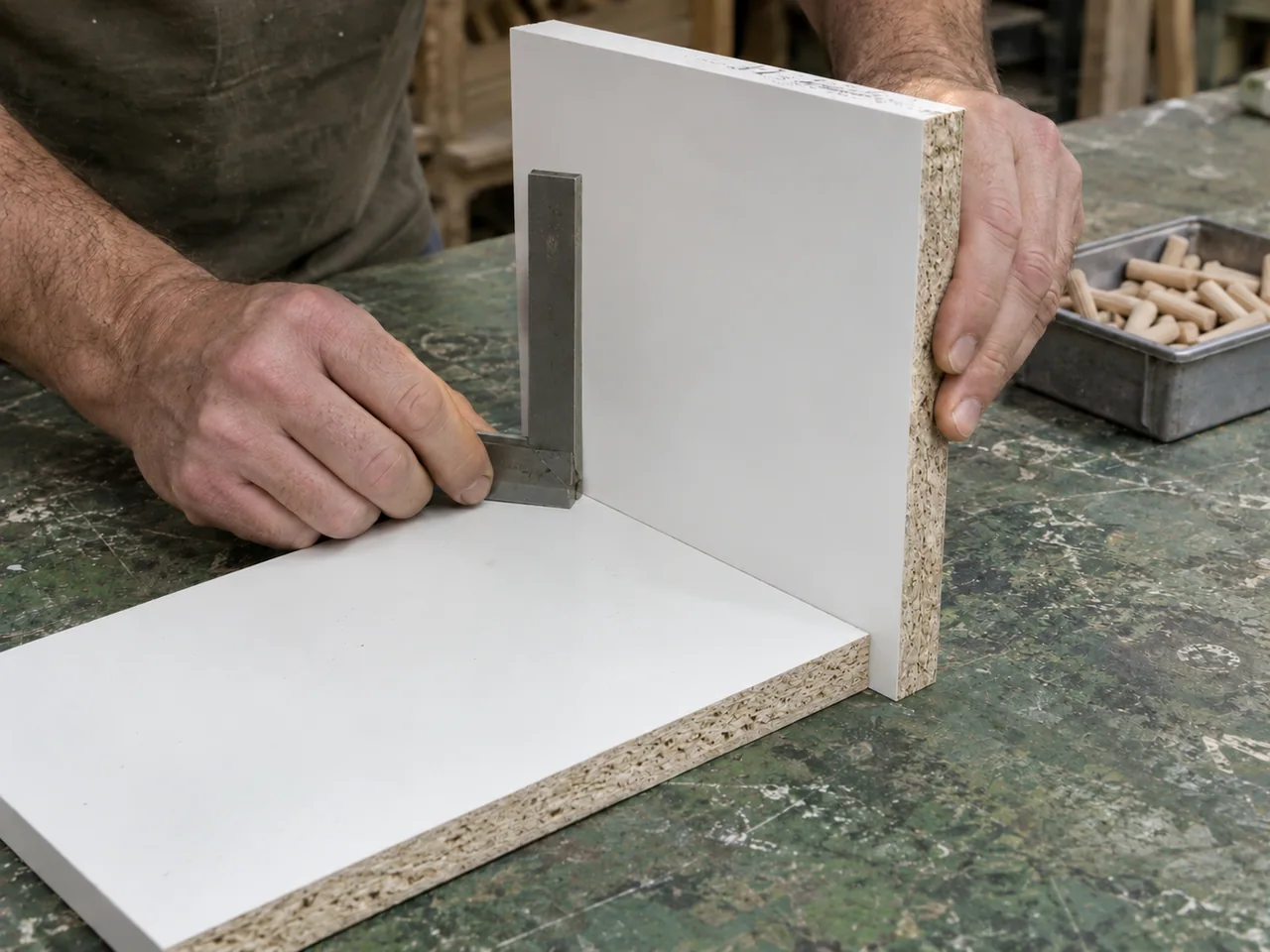

Рисунок соединения важнее отдельного отверстия
Одна деталь может быть просверлена с пласти, другая — с торца. Даже если размеры в двух таблицах одинаковы, оси не обязательно совпадут после сборки: детали могли быть развёрнуты или отсчитаны от разных краёв. Поэтому сначала нужен общий вид узла с обозначениями деталей.
Диаметр, глубину, расстояния и допустимую толщину материала берут из документации выбранного крепежа. Название «стяжка» не определяет систему отверстий. Этот разбор показывает проверку координат, а не назначает размеры для неизвестного изделия.
Одна ось — два описания
| Деталь | База в собственном виде | Что проверить в сборке |
|---|---|---|
| Боковина | Нижний и передний края | Положение оси на внутренней стороне |
| Полка | Передний край и указанная пласть | Ту же высоту оси в узле |
| Зеркальная боковина | Те же смысловые базы | Смена стороны сверления без случайного переноса базы |
На каждом виде отметьте сторону, обращённую внутрь корпуса. Условный знак отверстия дополняйте пометкой «сквозное» либо глубиной. Не рассчитывайте, что исполнитель определит сторону по расположению текста.
- Координата
Обе детали описывают одну ось относительно общего узла.
- Глубина
Отверстия и крепёж соответствуют толщине материала.
- Соседи
Паз и другие отверстия не пересекаются с соединением.
Числа в примере объясняют базирование, а не рекомендуют вид крепежа.
Учебная проверка высоты
Предположим, в условном узле нижняя плоскость полки находится на высоте 300 мм от низа корпуса. Толщина полки в примере 18 мм, ось выбрана по середине толщины только как учебное условие. Значит, её высота на боковине: 300 + 18 / 2 = 309 мм. Координата 300 мм описывала бы нижнюю плоскость, а не эту ось.
| Проверяемая величина | Учебное значение |
|---|---|
| Низ полки | 300 мм |
| Половина толщины | 9 мм |
| Общая ось в собранном виде | 309 мм |
Если полка перемещается на 20 мм вверх, ось на боковине становится 329 мм. Глубина отверстия при этом сама по себе не меняется. Перед применением к изделию положение оси должно быть подтверждено чертежом конкретного крепежа.
Не забудьте соседние операции
Наложите на вид паз задней стенки, ряды полкодержателей и отверстия петель. Две операции могут быть корректны по отдельности и пересекаться в теле плиты. Особенно внимательно проверяйте глубины встречных глухих отверстий: их нельзя оценить только по виду сверху.
Что отправить на присадку
Передайте общий узел, отдельные виды деталей и документ крепежа. В списке укажите одинаковые обозначения деталей и версию. При замене толщины плиты заново проверьте оси и длину крепежа. Для левых и правых частей полезен разбор зеркальных деталей.
