Четыре опоры должны оказаться в одной плоскости
Переставная полка обычно опирается на точки с двух сторон корпуса. Для выбранного положения их высоты должны согласовываться. Если ряды на боковинах отсчитаны от разных краёв или начаты на разной высоте, совпадение шага не гарантирует ровную установку.
Сначала определите диапазон перестановки и положение переднего/заднего ряда. Потом проверьте полкодержатель: отверстие, посадку, ограничение по материалу и крепление. Здесь не назначаются допустимая нагрузка полки или универсальный диаметр.
Учебный ряд из пяти отверстий
В условном проекте первая ось находится на высоте 100 мм от низа, шаг задан 32 мм, нужно пять положений. Координаты: 100, 132, 164, 196, 228 мм. Расстояние между первой и последней осью равно четырём шагам: 4 × 32 = 128 мм, а не пяти.
| Номер оси | Высота от базы |
|---|---|
| 1 | 100 мм |
| 2 | 132 мм |
| 3 | 164 мм |
| 4 | 196 мм |
| 5 | 228 мм |
Число 32 — условие этого примера, не требование к любой полке. Если нужен другой шаг, меняют исходное значение и проверяют совместимость системы. Координата последней точки вычисляется как начало + (число точек − 1) × шаг.
- По высоте
Начало, шаг, количество и последняя точка.
- По глубине
Передний и задний отступы от заданной базы.
- По толщине
Посадка и соседние операции в теле плиты.
Пять отверстий содержат четыре промежутка между крайними осями.
Перенос на вторую боковину
Назовите внутреннюю пласть каждой боковины и обозначьте низ корпуса. Левую деталь можно перевернуть на рабочем столе, но её смысловая база не должна превращаться в верх. На обеих деталях проверьте одинаковые высоты выбранных положений.
Отступы рядов по глубине задаются отдельно от высот. Для заднего ряда учитывают стенку и её паз, для переднего — фасад и фурнитуру. Не размещайте отверстия в зоне другой обработки без проверки сечения.
До назначения глубины

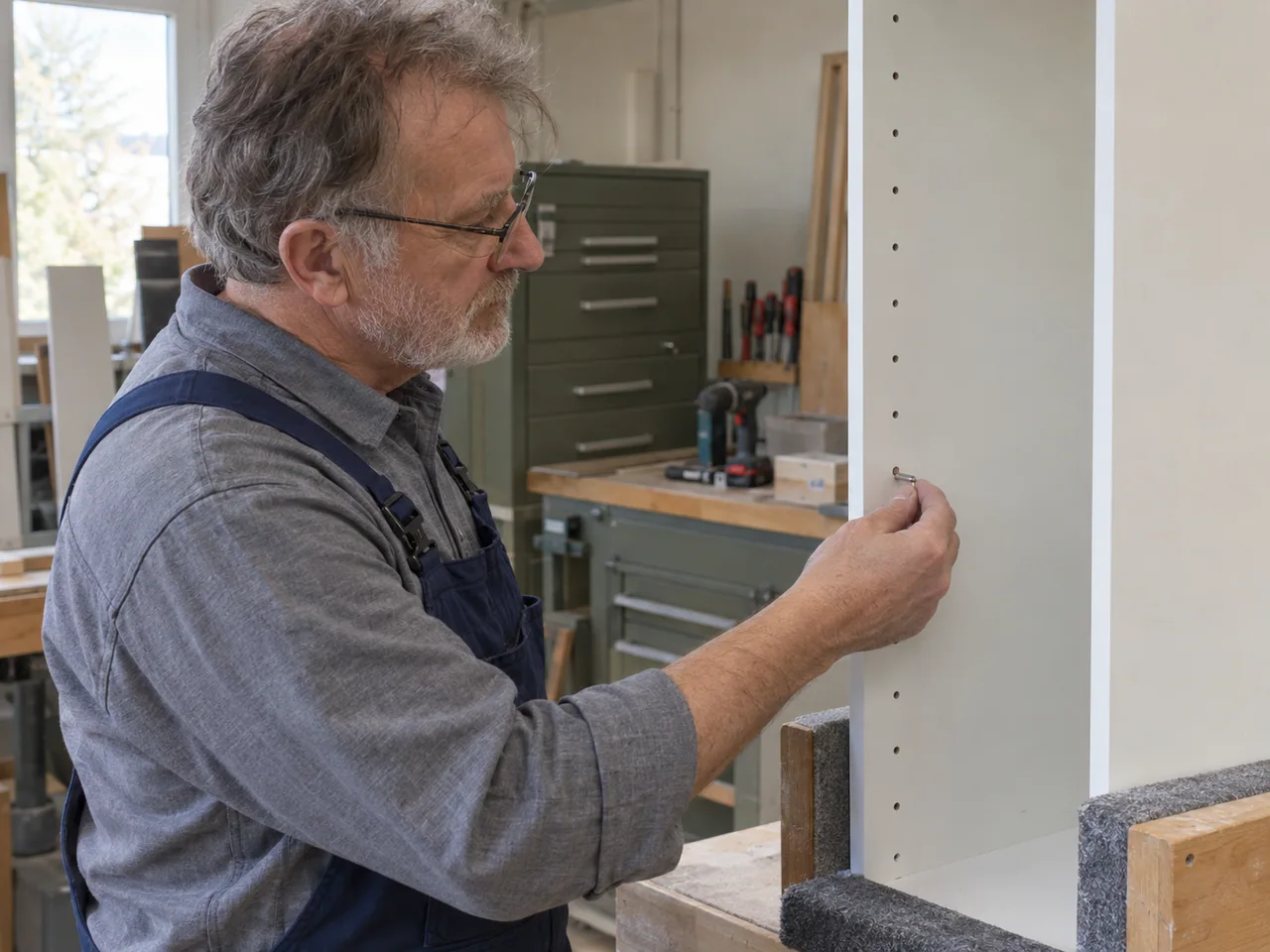

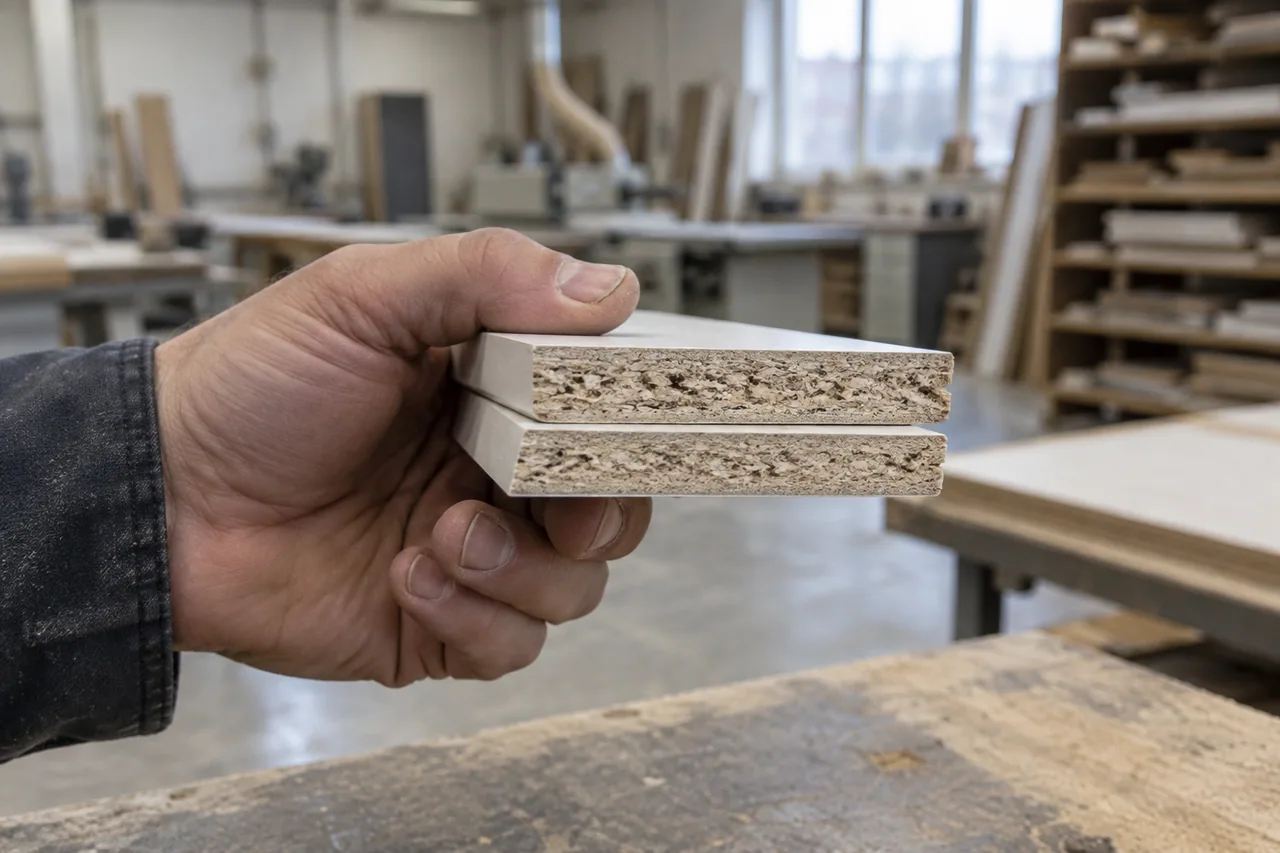

Глухое отверстие проверяют по толщине плиты и требованиям посадки выбранного изделия. Если рядом есть выборка или отверстие с обратной стороны, оцените оставшуюся перемычку. Один вид боковины может скрывать такой конфликт.
Полка также получает собственную спецификацию. Её длина, зазор, толщина и жёсткость — отдельные параметры; количество отверстий в корпусе не определяет допустимую массу содержимого.
Комплект данных
Передайте диапазон высот, шаг или полный список координат, отступы по глубине, параметры отверстий и документ полкодержателя. Для повторной партии сохраняйте базу и версию схемы: сходство внешнего вида не доказывает совпадение рядов.
