Длина ручки и расстояние между отверстиями
У ручки есть внешний габарит, расстояние между осями креплений и выступ над плоскостью фасада. Эти величины могут различаться. Для сверления используют чертёж выбранного изделия, а не измеренную общую длину ручки на фотографии.

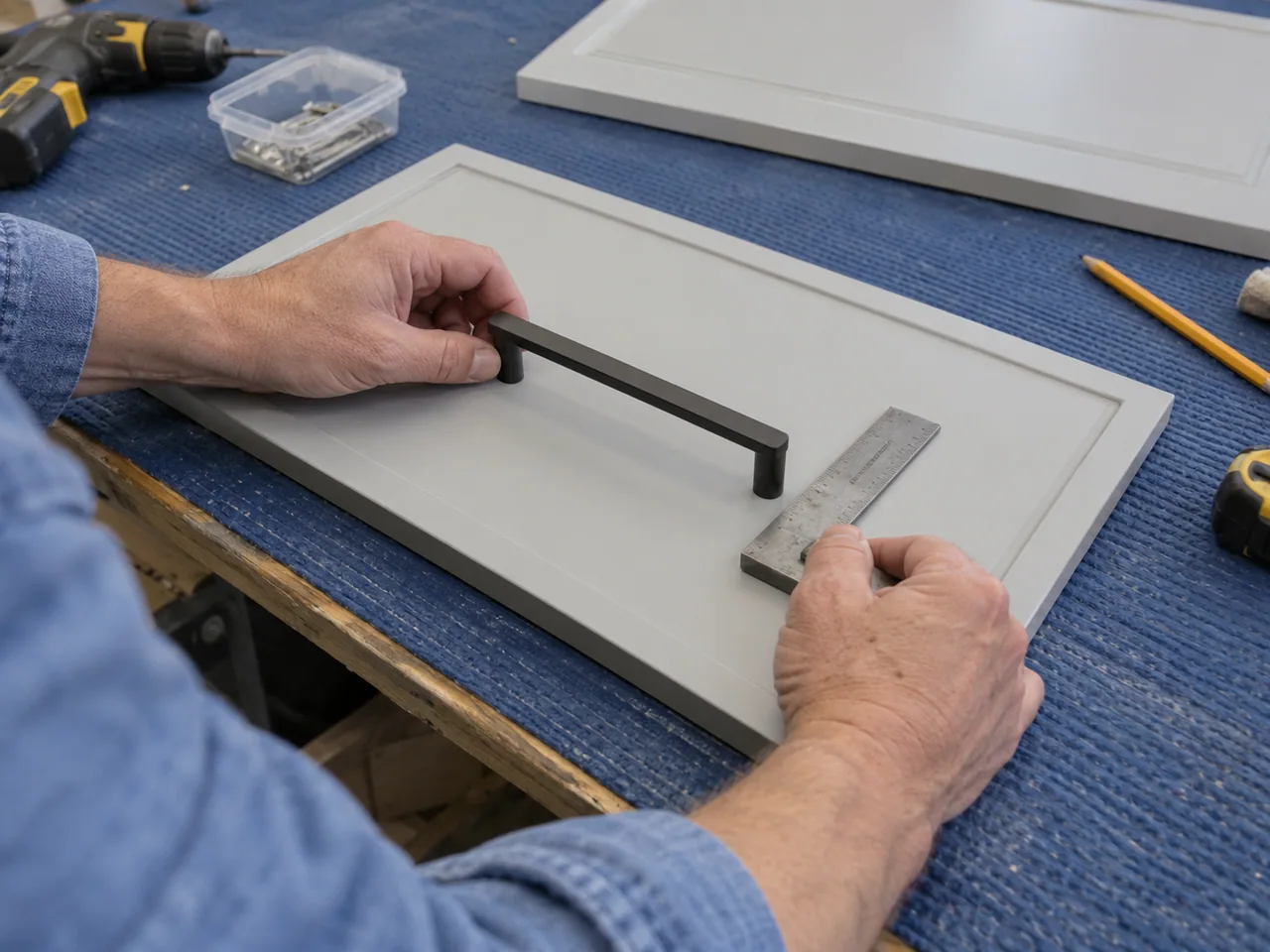

Отдельно определите положение ручки на фасаде: горизонтальное или вертикальное, по центру либо со смещением. Два отверстия с правильным расстоянием могут оказаться не в том месте, если не задана база.
Учебный расчёт симметричной пары
Ширина условного фасада 500 мм. Межосевое расстояние выбранной для примера ручки — 160 мм. При симметричном положении оси находятся на X₁=(500−160)/2=170 мм и X₂=330 мм от левого края. Контроль: 330−170=160, а отступ справа до второго отверстия тоже 170 мм.
| Параметр | Учебное значение |
|---|---|
| Ширина фасада | 500 мм |
| Межосевое расстояние | 160 мм |
| Ось первого отверстия | X = 170 мм |
| Ось второго отверстия | X = 330 мм |
Вертикальная координата ещё не задана. Обеим осям нужно назначить Y от одного выбранного края. Диаметр и характер отверстия берут из документа ручки, их нельзя вывести из числа 160.
- Между осями
Размер из документа ручки.
- На фасаде
Координаты от указанных краёв.
- В движении
Внешний габарит и возможные столкновения.
Общая длина ручки не заменяет межосевое расстояние.
Как описать парные фасады
Для левой и правой двери покажите отдельные виды или явно обозначенное зеркальное соответствие. Надпись «как на соседней» не определяет, от какого края отмерять расстояние. Подпишите лицевую сторону и номер каждой детали.
Проверьте общую линию ручек на виде мебели целиком. Если высоты фасадов разные, одинаковый отступ от верхнего края не обязательно даст одну горизонтальную линию. Сначала решите, что должно совпадать визуально.
Проверка движения и крепежа
При открывании ручка может приближаться к стене, соседнему фасаду или внутреннему ящику. Проверяйте внешний объём изделия, а не только точки отверстий. Длину крепёжного винта выбирают с учётом толщины фасада и документа ручки; слишком длинный винт не исправляется изменением координат.
После изменения толщины фасада ещё раз проверьте крепёж. После изменения ширины — координаты. Это разные изменения, поэтому полезно указывать, какие поля пересмотрены в новой версии.
Готовое задание
Передайте артикул и чертёж ручки, номер фасада, лицевую сторону, обе оси каждой точки и параметры отверстий. Сверьте их с наложением фасада и петлями. Учебная симметричная пара не является шаблоном для любого изделия.
