Что нужно в исходной таблице
Для каждой позиции нужны два габарита, количество и перечень торцов. Назовите стороны на одном виде: A сверху, B справа, C снизу, D слева. Тогда длины A/C равны горизонтальному размеру вида, B/D — вертикальному. При повороте детали сохраняйте смысл обозначений.
Если разные стороны обрабатывают разной лентой, считайте их раздельно по артикулам. Сумма погонных метров без этого разделения не описывает состав заказа. Номинальную длину сторон и правило производственного расчёта также нужно согласовать.
Учебная таблица трёх позиций
| Позиция | Размер, мм | Кол-во | Стороны | Метраж позиции |
|---|---|---|---|---|
| П1 | 600 × 300 | 3 | Только C | 1,8 м |
| П2 | 800 × 400 | 2 | B, C, D | 3,2 м |
| П3 | 500 × 500 | 1 | A, B, C, D | 2,0 м |
Для П1: 600 × 3 / 1000 = 1,8 м. Для П2 одна деталь даёт 400 + 800 + 400 = 1600 мм; две — 3,2 м. Для П3: 4 × 500 / 1000 = 2 м. Итого по отмеченным сторонам — 7 м.
Числа описывают геометрическую длину обрабатываемых участков. Они не являются заказом ленты или стоимостью работ: технологический расход, подготовка и правила расчёта согласуются отдельно.
- Стороны
Сложите только отмеченные участки одной детали.
- Количество
Умножьте на число одинаковых деталей.
- Артикулы
Сведите метраж отдельно для каждого варианта ленты.
Геометрический метраж не включает автоматически технологический расход и не задаёт цену.
Если кромка различается
Допустим, на П2 передний торец C выполняется лентой одного артикула, боковые B/D — другого. Тогда первая группа даёт 800 × 2 / 1000 = 1,6 м, вторая — (400 + 400) × 2 / 1000 = 1,6 м. Общие 3,2 м сохраняются, но теперь понятно распределение.
| Группа П2 | Геометрический метраж |
|---|---|
| Передние C, две детали | 1,6 м |
| Боковые B/D, две детали | 1,6 м |
| Всего | 3,2 м |

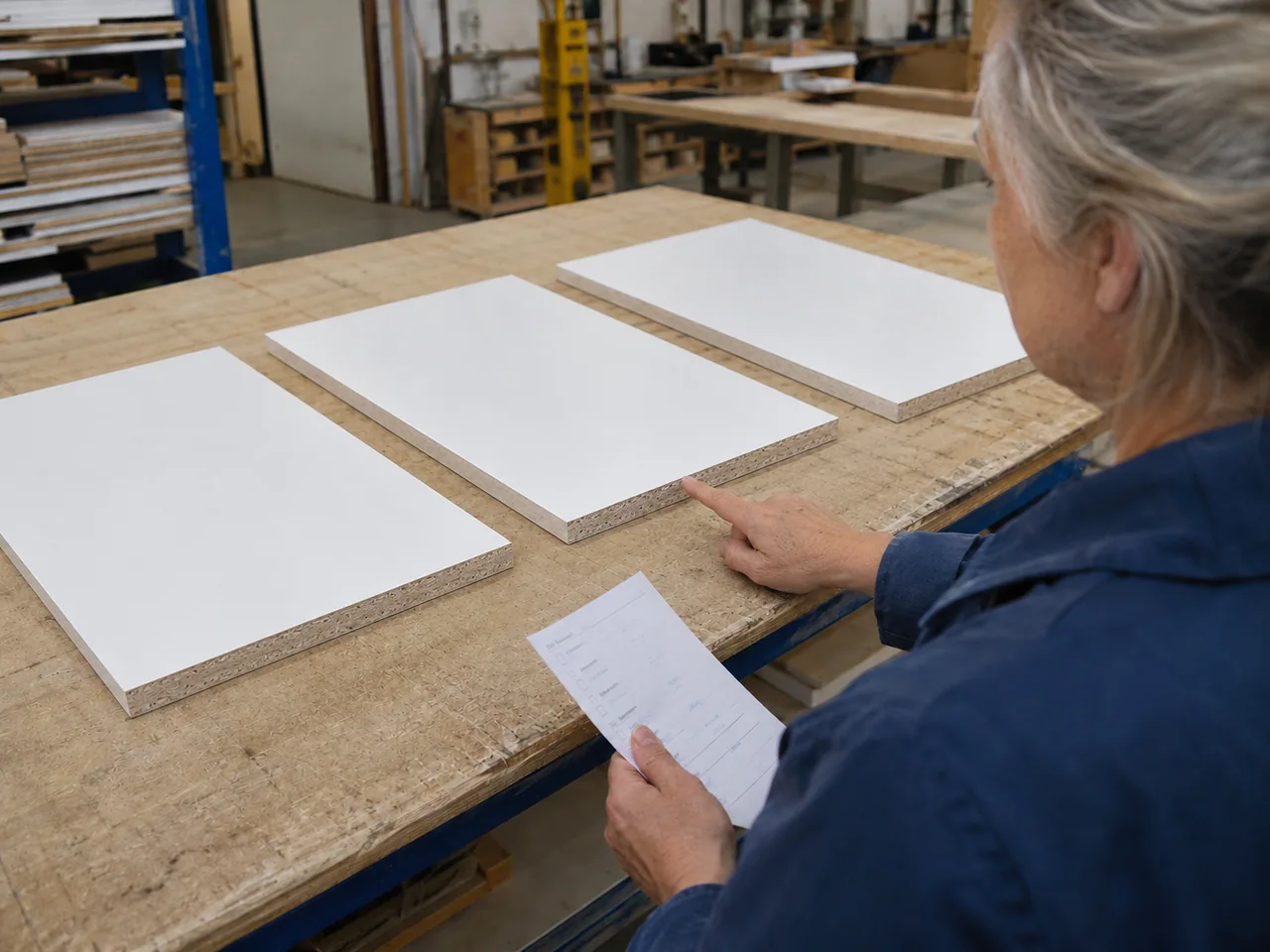

Проверяйте, что при разделении не потерялась сторона и одна сторона не попала сразу в две группы. Для фигурного контура длину выбранного участка берут из чертежа, а не из формулы периметра прямоугольника.
Быстрые контрольные проверки
Удвоение количества должно удваивать метраж этой позиции. При обработке только одного торца сумма не должна внезапно равняться полному периметру. После перевода миллиметров в метры число уменьшается в тысячу раз, а не в миллион: считается длина, не площадь.
Если изменился габарит детали, пересчитайте только связанные с этой осью стороны и затем общий итог. Если изменился артикул, перераспределите длины между группами даже при прежних размерах.
Как использовать результат
Пришлите исходную таблицу со сторонами, а не один итог 7 м. Так производство сможет проверить состав и согласовать расчёт. Единицы стоимости и количества операций разобраны в памятке о смете.
