Начните с системы
У ящика с дном в пазу, накладным дном и металлическими боковинами разные исходные размеры. Номинальная ширина модуля не равна ширине дна. Даже одинаковые внешние размеры двух ящиков не доказывают взаимозаменяемость деталей.
Для системы с готовой фурнитурой приоритет имеет её инструкция: проверьте разрешённую толщину, положение дна и крепления. В самодельном деревянном ящике эти параметры задаёт проект. Нагрузку нельзя определить только по названию материала.
Что нужно до расчёта
| Данные | Для чего нужны |
|---|---|
| Модель направляющей и боковины | Монтажные ограничения |

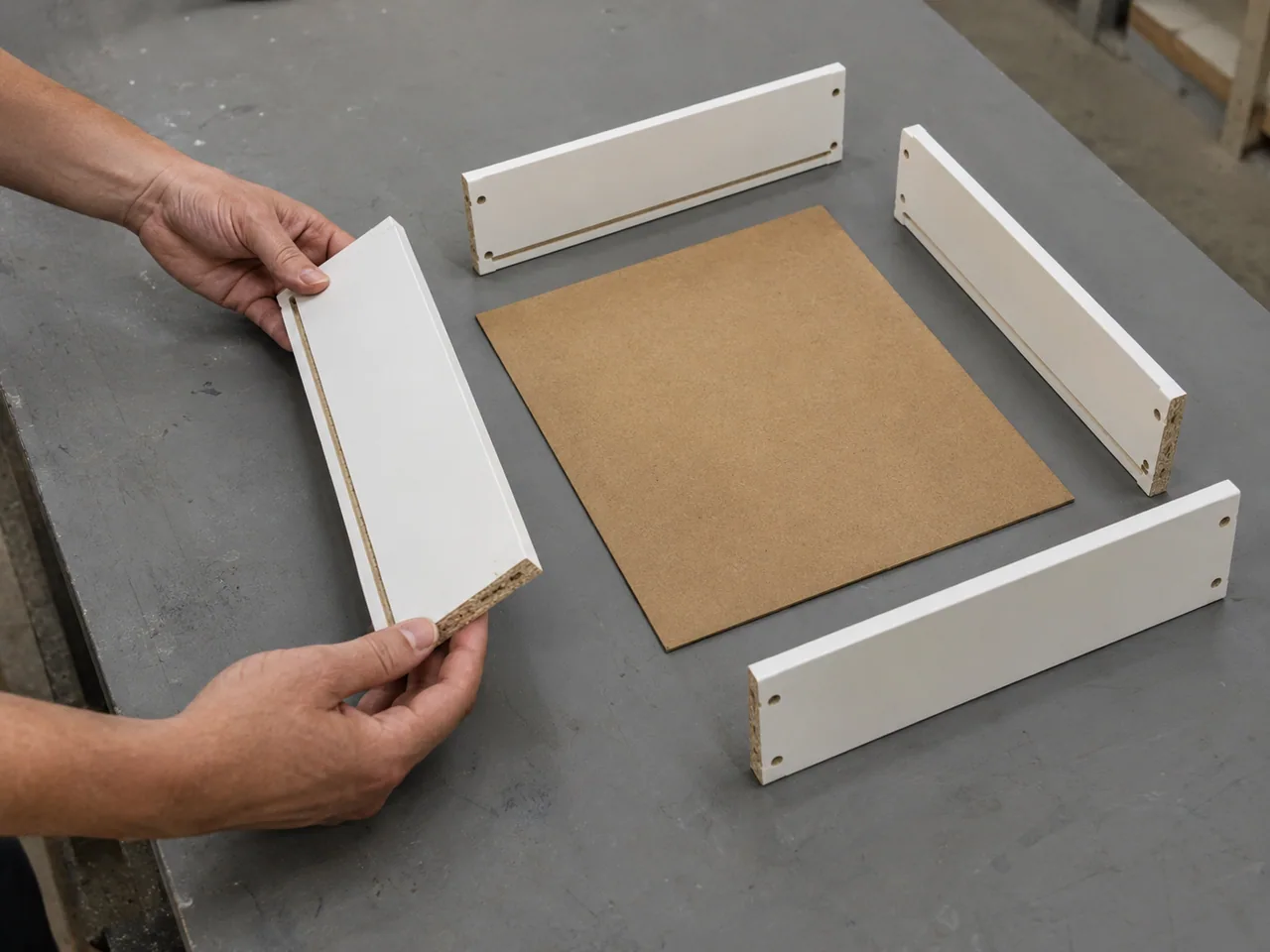

| Внутренний проём ящика | Начало размерной цепи для пазового дна |
| Узел каждого края | Заход в паз либо наружный контур накладного дна |
| Толщина и материал | Совместимость с пазом и расчёт конструкции |
Запишите ширину и глубину отдельно. Спереди дно может опираться иначе, чем сзади. Не прибавляйте четыре одинаковых захода без проверки каждого сечения.
- Узел
Для каждого края понятны крепление и заход.
- Размер
Обе оси посчитаны по своим исходным данным.
- Совместимость
Толщина проверена по конструкции и фурнитуре.
Учебные зазоры и заходы не заменяют проект или инструкцию.
Учебный расчёт одного направления
Внутренняя ширина условного ящика — 420 мм. Дно входит в боковые пазы на 5 мм с каждой стороны; проектный суммарный зазор в этой модели — 1 мм. Получаем 420 + 5 + 5 − 1 = 429 мм. Это пример арифметики, а не универсальный размер под направляющие.
Предположим, по глубине проём равен 450 мм, передний заход — 5 мм, задний — 8 мм, суммарный зазор — 1 мм. Тогда глубина дна 462 мм. Различие заходов объясняет, почему нельзя просто прибавить одинаковое число к двум осям.
| Направление | Расчёт | Результат |
|---|---|---|
| Ширина | 420 + 5 + 5 − 1 | 429 мм |
| Глубина | 450 + 5 + 8 − 1 | 462 мм |
Материал и нагрузка — отдельная проверка
Для выбора дна нужно знать содержимое ящика, пролёт, способ поддержки и условия использования. Обозначение ХДФ, фанеры или ЛДСП само по себе не является разрешением на конкретную нагрузку. Проверьте паспорт материала и конструкцию целиком, включая соединение дна с боковинами.
При замене толщины может измениться высота паза, доступный объём и совместимость фиксаторов направляющей. Поэтому изменение материала после присадки требует повторного согласования.
Запись в деталировке
Дно получает собственный номер. В примечании укажите лицевую сторону, обе оси и базу их расчёта. Приложите сечение крепления и документ системы. Сопоставьте результат с чертежом направляющей, а не только с фасадом ящика.
